DINTE LANT PENTRU FIERASTRAU STIHL 3/8 PM 1.3

Instructiuni pentru reparatii  3/8" Picco Micro Comfort 3

Noul lant de fierastrau cu nivel sciaza în egala masura nivelul scazut de socuri, vibratii si o buna calitate a
taieturii.
Noul lant de ferastrau poate fi utilizat pentru toate lucrarile de debitare pentru care sunt prevazute lanturi
de ferastrau 3/8" Picco.cazut de socuri si vibratii 3/8" Picco Micro Comfort 3 (3/8" PMC3) este destinat utilizatorilor care apreciaza in egala masura nivelul scazut de socuri, vibratii si o buna calitate a taieturii.
Lantul de ferastrau 3/8" PMC3 transmite mai putine vibratii dinspre lant catre sina portlant, motofierastrau
si utilizatorul fierastraului.
3/8" PMC3 este un lant de fierastrau cu un nivel scazut de socuri. Elementul de antrenare prelungit in sus,
elementul cu cama (1) conduce dintele taietor astfel incat sa patrunda mai usor si lin în lemn, contribuie la
functionarea silentioasa a lantului de ferastrau si reduce tendinta de recul.
La Picco Micro Comfort 3, dintii taietori si elementele de imbinare sunt sectionate in partea posterioara a
suprafetei de glisare – spatiul liber dintre dintele taietor si sina portlant permite retragerea amortizata a
dintilor taietori la debitare.
1.1 Avantaje
. nivel scazut al vibratiilor
. nivel scazut de socuri – prin elementul cu cama
. functionare silentioasa
. taiere usoara
. mod optim de asezare
. capacitate mare de taiere
. capacitate mare de patrundere
Cand corpul taietor întalneste lemnul, dintele taietor balanseaza usor înapoi si o mare parte a energiei de
impact este absorbita de catre lantul ferastrau.
In functie de motoferastraul utilizat, vibratiile se reduc la debitare cu pana la 30 %.

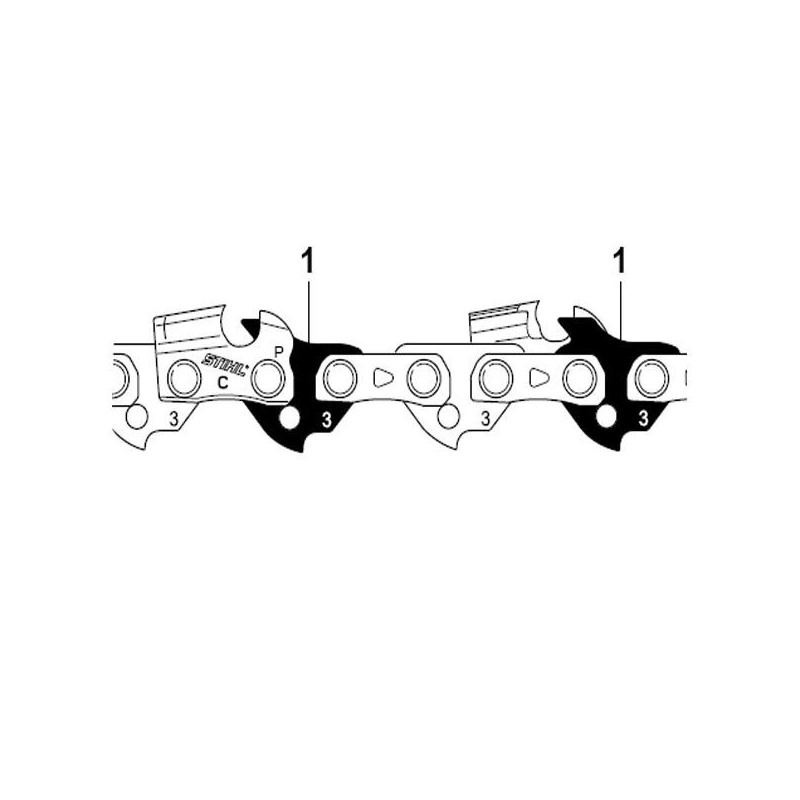

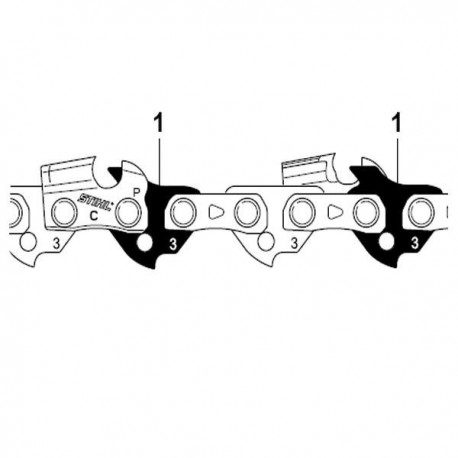

1.3 Elemente caracteristice ale lantului Picco Micro Comfort 3
- element de antrenare cu cama (1) in fata fiecarui dinte taietor
- pe dintii taietori (2) se afla inserat un „C“ si pe elementele de legatura (3) un varf de sageata
– varfurile de sageata indica directia de rotatie a lantului de ferastrau.
1.4 Ascutirea lantului de ferastrau
Unghiul frontal si unghiul de ascutire ale lantului de fierastrau 3/8" PMC3 sunt identice cu ale 3/8" Picco
Micro.
Lantul de fierastrau 3/8" PMC3 trebuie intretinut si ascutit la fel ca lantul de fierastrau 3/8" PM.
1.5 Pilirea limitatorului de adancime
La lantul de fierastrau 3/8" PMC3 limitatorul de adancime se prelucreaza la fel ca la lantul de fierastrau
Picco Micro. Dupa ce limitatorul de adancime a fost ajustat cu aproximativ 0,4 mm, partea superioara a
elementului de antrenare cama (cu marcaj de la atelierul Service) trebuie pilita simultan cu limitatorul de
adancime al dintelui taietor. Distanta limitatoarelor de adancime este identica aceleia de la lanturile de
ferastrau Picco Micro.
2. Instructiuni pentru reparatii
Repararea lantului de ferastrau este posibila cu ajutorul utilajelor de nituit si denituit NG 4, NG 5 si NG 7.
Inlocuirea dintilor taietori
Ca piesa de schimb aveti la dispozitie seturile de reparatii „Dinte taietor dreapta“ si „Dinte taietor
stanga“. Setul de reparatii consta in cinci dinti taietori si cinci elemente de legatura montate.
Atentie la directia de rulare a elementului de legatura (varful de sageata) si a dintelui taietor – elementul
de legatura si dintele taietor trebuie sa fie sectionate in partea posterioara a suprafetei de glisare.
Inlocuirea elementelor de legatura
La inlocuirea elementelor de legatura dintre dintii taietori se utilizeaza elementele vechi de legatura (fara
tesitura in partea posterioara a suprafetei de glisare).
Scurtarea rolelor lantului de ferastrau
Elementele de legatura fara tesitura în partea posterioara a suprafetei de glisare se aseaza la rolele
lantului fierastrau. Elementele de legatura dintre dintii taietori nu au nici o influenta asupra functiei
lantului de ferastrau de reducere a nivelului vibratiilor.
